技術規格

■ 供電電源：三相交流380V-480V±10%，48-65Hz

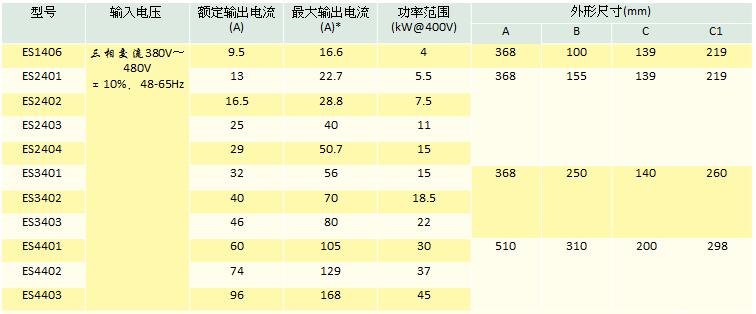

■ 功率范圍：4kW-45kW

■ 有齒輪曳引機及無齒輪曳引機

■ 控制模式：

–開環矢量控制

–閉環矢量控制

–伺服控制

■ 制動單元內置制動單元，需要外接制動電阻

■ 載波頻率：3-16kHz

■ 標配輸入輸出端子：

–3個可編程模擬輸入端子，其中1個為高精度端子(16位+符號位 )，另兩個為通用端子(10位+符號位 )

–2個可編程模擬輸出端子

–3個可編程數字輸入端子

–3個可編程數字輸入/輸出端子

–1個繼電器輸出端子

–1個驅動器使能(安全轉矩禁用)輸入端子

■ 標配通用反饋接口：支持不同標準的反饋裝置，包括正交、SinCos、頻率和方向、Endat、HIPERFACE、SSI等類型

■ 標配現場總線通訊接口：支持Modbus RTU通訊協議

■ 系統設計

–兩個通用選項插槽，支持自動化應用軟件模塊、現 場總線模塊、反饋輸入/輸出擴展模塊和自動化輸入/輸出擴展模塊接入，最大限度實現靈活性

–通過安裝兩個不同的現場總線模塊，可以實現現場 總線網關解決方案

–SMARTCARD智能卡可用來進行參數的復制與下載， 簡化驅動器的設置與維護

■ 驅動器風扇根據溫度進行自動控制 保證驅動器安靜運行

■ 環境安全與電氣合規認證

–防護等級：IP20/Nema 1，透壁式安裝防護等級可達IP54(NEMA 12)

–工作環境溫度：0至+40?C,降容使用環境溫度允許 至50?C

–濕度：40?C時最大95%(無冷凝)

–安裝海拔高度：0至3000m，安裝在1000m至3000m 海拔高度時每高100m降容1%

–振 動：測試符合IEC 60068-2-6，IEC 60068-2-29， IEC 60068-2-64標準要求

–機械沖擊：測試符合IEC 60068-2-27標準要求

–儲藏溫度：-40?C至50?C

–抗電磁干擾能力：符合EN 61800-3 and EN 61000-6- 2標準要求

–配內置EMC濾波器，符合EN 61800-3 (第二環境)

■ 標準要求

–配外置EMC濾波器，符合EN 61000-6-3和EN 61000-6-4 標準要求

–符合IEC 61000-3-4電源條件標準要求

–符合IEC 60146-1-1電源條件標準要求

–符合IEC 61800-5-1(電力傳動系統)標準要求

–符合IEC 61131-2 I/O接口標準要求

–符合EN 60529防護等級標準要求

–符合EN50178/IEC 62103電氣安全標準要求

–符合安全轉矩禁用要求，由BGIA依據IEC 61800-5-2 SIL 3標準獨立評估

–經TüV認證符合EN 81-1標準要求

– 符合EN 61000 - 6 - 2 ，EN 61000 - 6 - 4 EMC，UL508C， UL840標準要求
